水泥行業伴熱

水泥生產線余熱發電項目很多都建在西北地區的青海和新疆，這些地區的冬季最低氣溫一般都能達到-30℃左右，在不考慮保溫及伴熱技術的情況下，暴露在相對開放空間中的設備及儀表會出現由于溫度太低無法正常工作的現象，尤其在汽輪機停機時，會出現儀表導壓管凍堵現象，甚至?xí)l(fā)生爆裂，寒冷的天氣隨時會給這部分管道帶來損害。為了保證設備的安全可靠及機組的正常運行，就需要在寒冷地區對設備及管道采取伴熱，保證管道在嚴寒的冬季能夠正常使用。在工程中，伴熱一般有電伴熱和蒸氣伴熱兩種方式，在余熱發電伴熱設計項目中一般采用電伴熱。

某余熱發電項目中電伴熱的實際應用

①工程概述新疆某水泥有限責任公司水泥熟料生產線余熱發電項目地處較寒冷地帶，儀表導壓管道以及機務取樣排污加藥管道需要做電伴熱，使其在室外氣溫較低的情況下不受凍(冬季室外溫度-37℃)。

②技術要求

a、電伴熱電控箱規格：前開門，戶外式。

b、儀表保溫箱規格：儀表保溫箱所使用的電伴熱元件是連續自動調節功率型，隱藏于夾層中，箱體內層四壁能均勻向箱內輻射傳熱，箱內溫度自動調節，能確保箱內儀表正常工作。

c、箱內設有安裝變送器的支架；應留有導壓管的穿入孔，下方留有220VAC電源進線和4-20mA信號的進出線孔。

d、伴熱電纜要求：儀表導壓管伴熱電纜應按自限溫伴熱帶考慮，伴熱電纜應能夠使導壓管的溫度維持在5℃以上的要求。本項目中只有機務取樣排污加藥管道根據介質溫度選擇恒功率伴熱電纜，機務給水管道根據介質溫度選擇自限溫伴熱電纜(中溫型)，伴熱電纜應能夠使機務管道的溫度維持在5℃以上。

水泥行業伴熱

③電伴熱的設計要求

電伴熱電控箱給各個儀表保溫箱及機務管道的電伴熱電源盒進行供電的設計圖。設計的重點在于使用Pt100熱電阻為測溫元件，高性能經濟型顯示控制儀作為控溫核心設備，除了應該給每個需要伴熱的設備及管道供熱外，每個電伴熱回路需使用帶漏電保護的斷路器，還應該考慮三相回路的平衡問題。由于在室外安裝選擇的防護等級為IP55，儀表部分的電伴熱回路功率計算公式為：P(總功率)=P(自控溫保溫箱功率)+伴熱電纜每米功率×伴熱電纜長度。

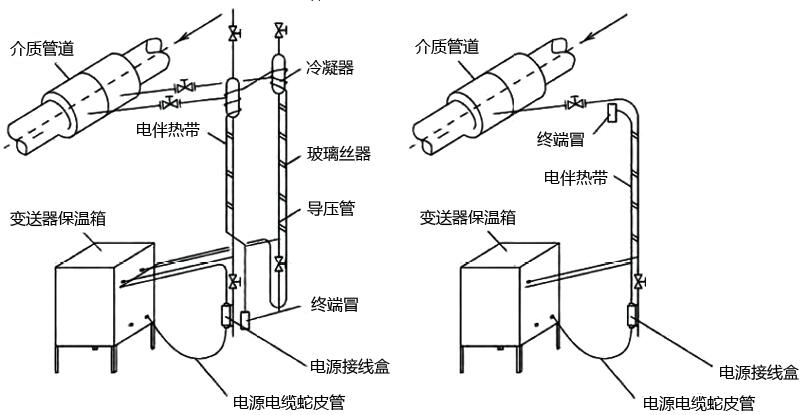

變送器根據取源點位置的遠近，就近合理分配自控溫保溫箱，這樣可以盡可能地縮短需要伴熱的管道，并沒有采用一對一的自控溫保溫箱，是考慮到一對一安裝既浪費現場空間而且費用更高。圖中左下角為差壓變送器及壓力變送器的安裝示意圖。此圖中并沒有體現機務管道的電伴熱，應根據管道里面介質的溫度來選擇是使用自限溫伴熱電纜還是MI恒功率伴熱電纜。伴熱電纜選型：一般來說在介質溫度＜65℃的時候，選擇自限溫伴熱電纜(低溫型)；在介質溫度低于120℃高于65℃的時候，選擇自限溫伴熱電纜(中溫型)；在介質溫度低于190℃高于120℃的時候，選擇自限溫伴熱電纜(高溫型)；在介質溫度＜200℃使用MI恒功率伴熱電纜。此溫度選擇適用于機務管道，同樣也適用于儀表導壓管(注：MI恒功率伴熱電纜不能懸空敷設)。
