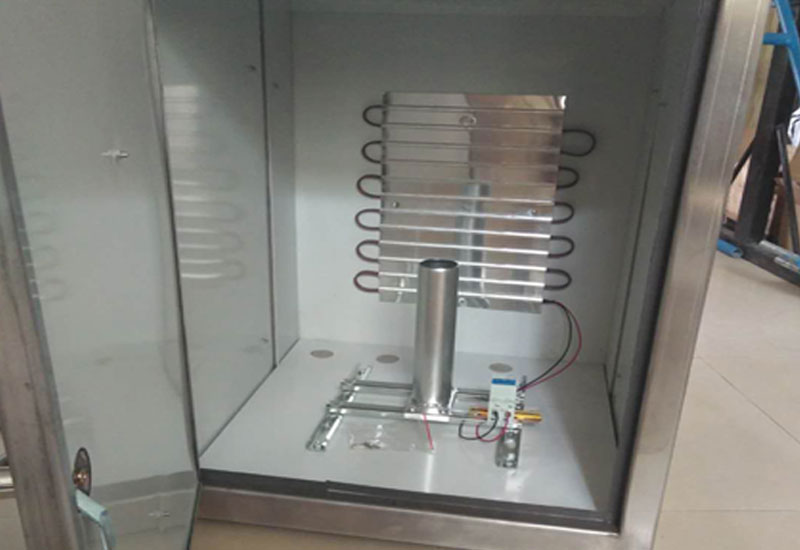

電伴熱儀表保溫箱是整個系統的中樞，內置配電系統、數字顯示溫度控制修正。 因此，電伴熱儀表保溫箱必須符合防爆( dIIBT4)和防護( IP54 )的等級。

配電系統為電伴熱帶提供電源和短路、負載、漏電安全防護等功能，常用電壓為220V和380V，額定電流可根據使用要求定制，可根據需要安裝穩壓器和變壓器，也稱為“電伴配電箱”溫控器控制伴熱帶在設定的范圍值內運行，達到上限自動切斷電源，達到下劃線自動輸電，用數字表示，直觀易懂，操作簡單。

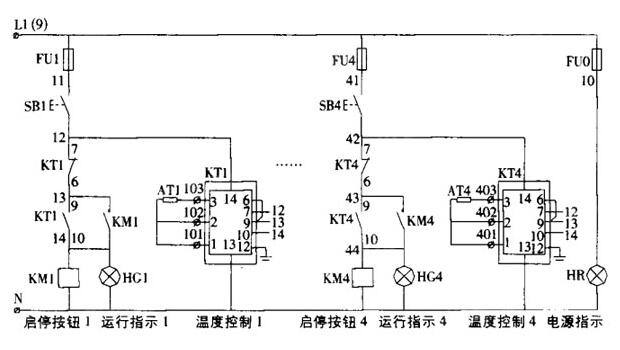

電伴熱儀表保溫箱的配置由沃安電氣制造商配置，用戶需要了解是現場安裝和操作的設定，還需要了解其電路和溫度控制的原理。 為了便于用戶的操作，這里將電伴熱帶系統的配電、接線、溫度控制原理作為照片向用戶進行說明。

電伴熱帶安裝注意事項

電伴熱帶的安裝和操作單根的伴熱線施工

用玻璃纖維膠帶每隔50cm將熱線固定在導管上。

請盡量在管道的下半部分鋪設電伴熱帶。

在線路的各供電點和末端分別預約50cm長的電伴熱帶。

所有散熱體(支架、法蘭等)根據設定修訂圖的要求預約必要的伴熱線。

注意:使用雙方或三方配件時，伴熱線的各端請確保40cm的長度。

電伴熱帶的安裝及保溫層的安裝操作

厚度和規格滿足設定修訂要件。

施工時管道保溫層必須確保干燥。

在保溫層上加上防水罩。

設置電伴熱帶時，請不要損傷電熱線，然后立即對電伴熱帶進行絕緣測試。

在保溫層上貼上標簽，標示“內有電伴熱帶”，表示所有部件的位置。

外徑小于100m的配管，保溫層內徑應加大到13mm 。

訂購電伴熱儀表保溫箱注意事項

請標明：型號、規格、數量 電伴熱功率。 沒有要求就按常規設置。.蒸汽伴有熱量時，有必要提供蒸汽壓力和溫度參數。是否安裝底架和管路伴熱自控裝置(即電子調節器)。
